防水透气膜检测场景：来料、出货与失效分析各测什么

防水透气膜是一类"性能靠结构、结构靠工艺"的功能材料：膜材本身的微孔结构决定阻水与透气，背胶与模切决定装配后的密封可靠性，而声学型号还要额外承担声音传输的保真度。这意味着同一个批次的产品，在进厂、出厂和出问题之后，需要回答的是三个完全不同的问题。把防水透气膜检测场景拆开来看，来料检测回答"材料对不对"，出货检测回答"成品能不能装"，失效分析回答"问题出在哪一环"。三者共用一部分测试方法，但抽样逻辑、判定阈值和关注指标并不相同。

一、三个检测场景的分工逻辑

在实际的电子整机供应链中，防水透气膜通常以模切成品形态交付，涉及膜材、背胶、离型材料、冲切精度等多层变量。如果只做一次"出厂检验"，一旦终端出现渗水或声压下降，很难判断是膜材批次波动、模切毛边，还是客户装配时的壳体开孔与压缩量问题。分场景检测的核心价值，是把可追溯的判定点前移。

需要说明的是，防护等级覆盖 IP54、IP66、IP67、IPX7、IPX8 等多个层级，具体能达到哪一级，需结合壳体结构、开孔尺寸与安装方式综合评估，通常建议提供样机做整机验证。膜材单项测试通过，不等于整机通过；反之亦然。

二、来料检测：先确认膜材与胶层是否符合规格

膜材本体的阻隔与透气指标

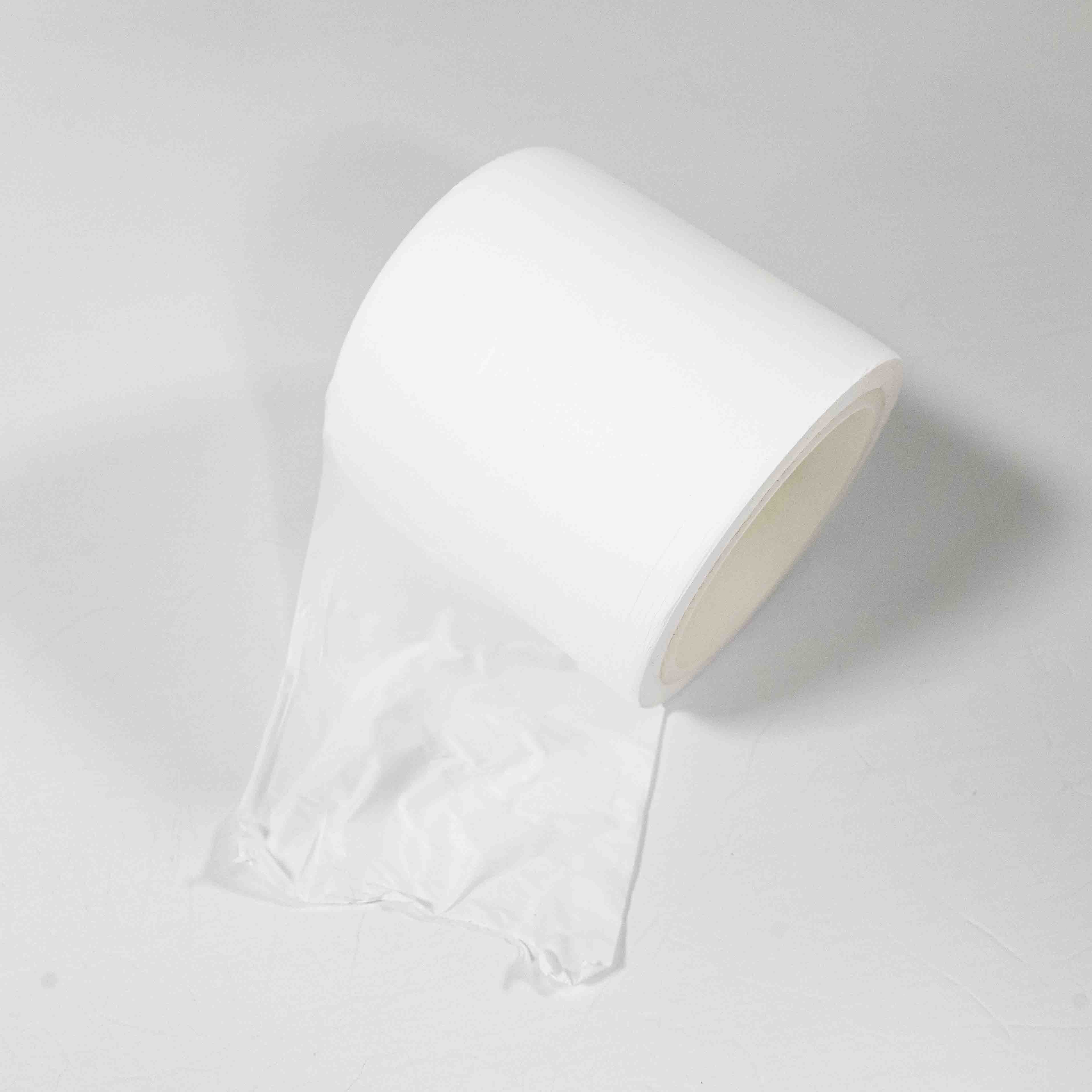

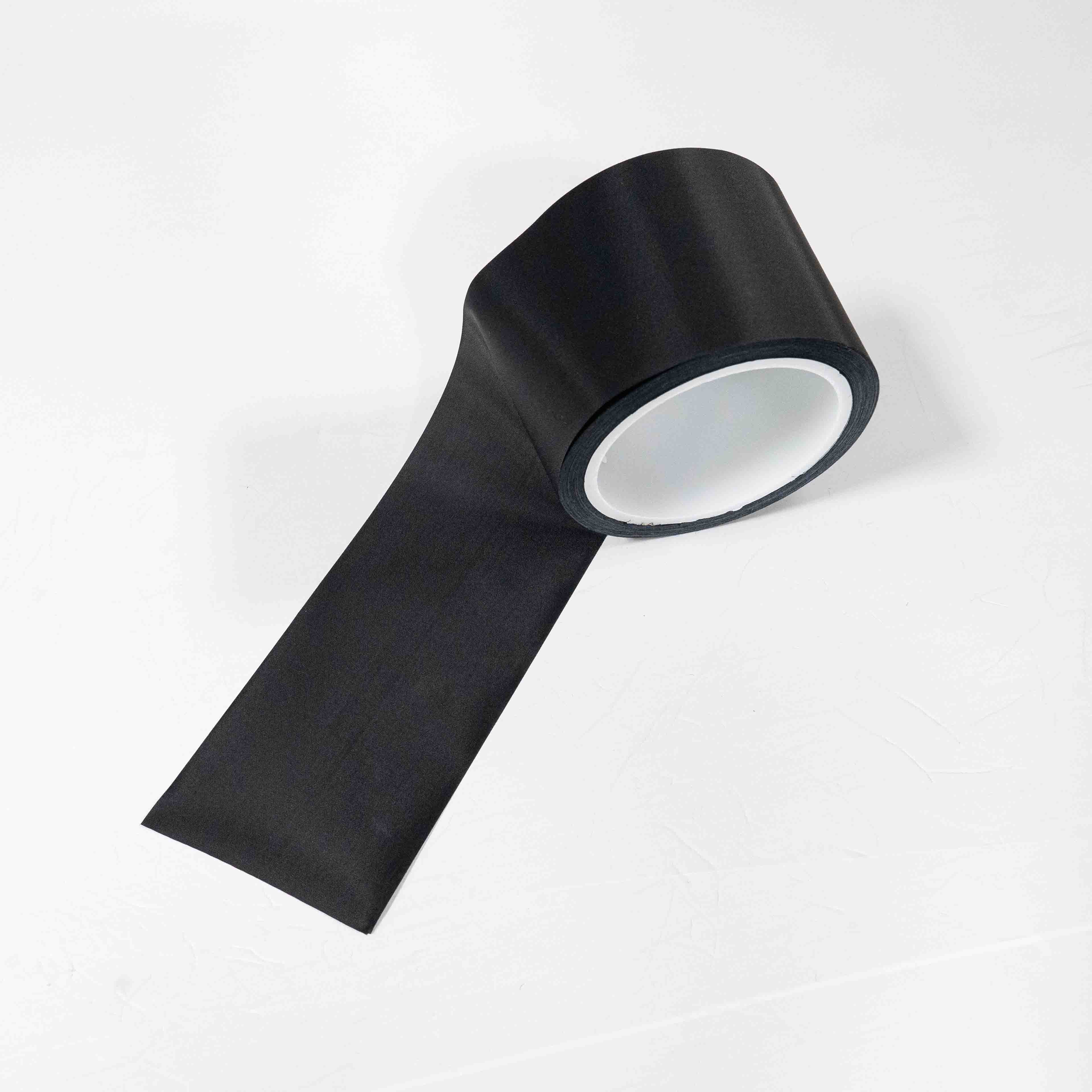

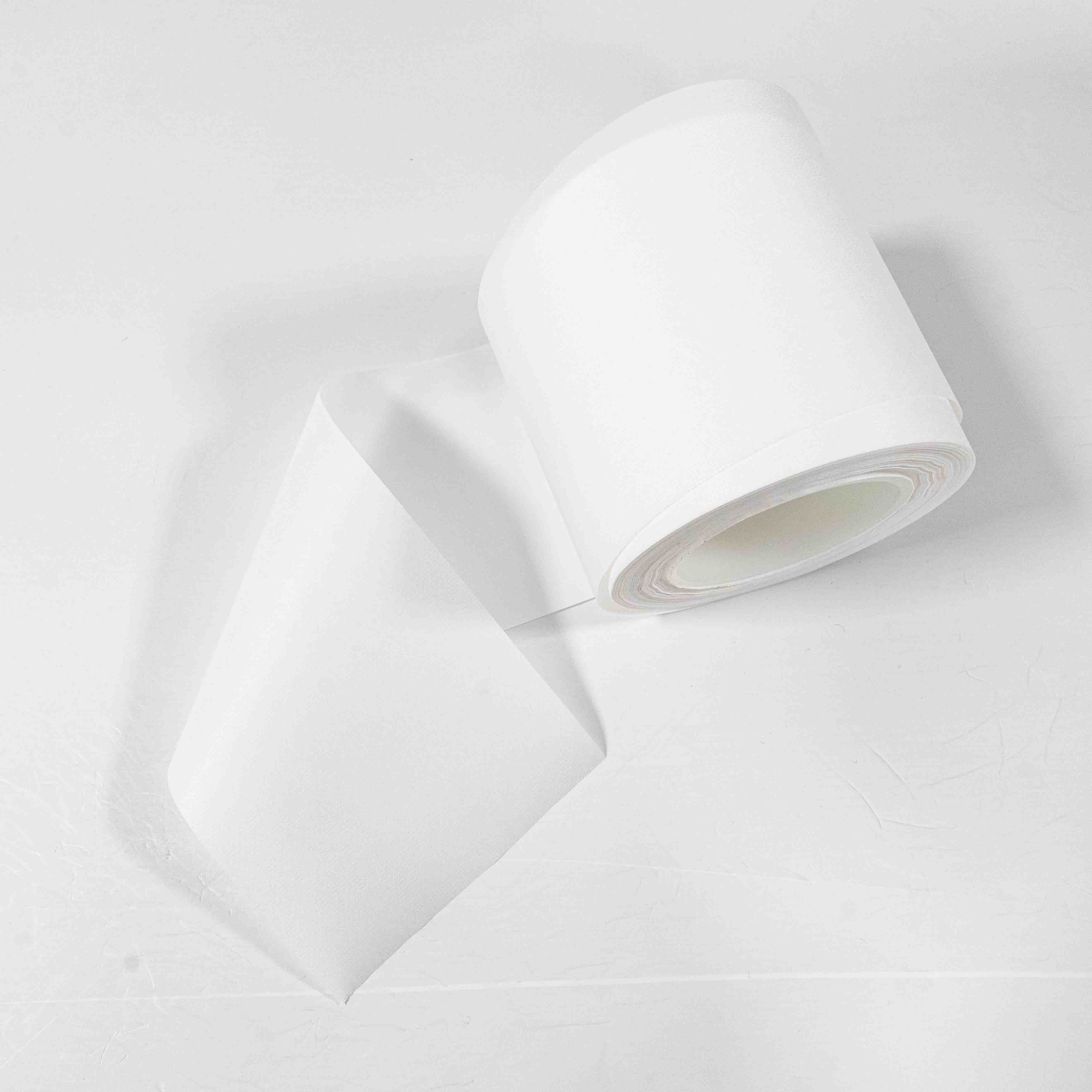

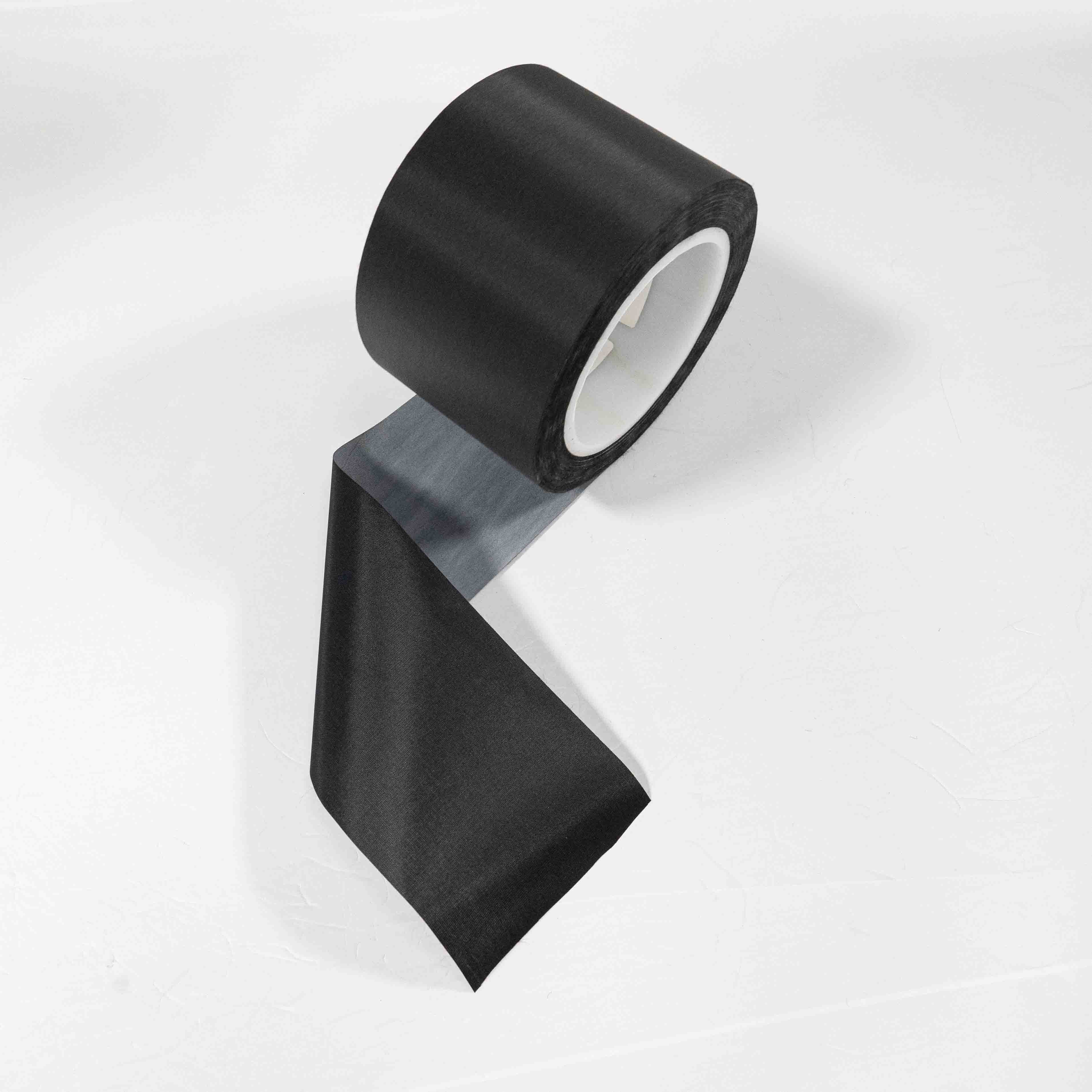

来料环节最基础的三个量是透气量、静水压和膜厚。以 ePTFE 防水透气膜为例，规格书常见区间为透气量 300~3000 ml/min/cm²@70mbar、耐温 -40~125℃、膜厚 0.02~0.3mm，防护等级可达 IP67/IP68。泄压平衡类膜材的透气量明显更高，为 1800~5000 ml/min/cm²，静水压不低于 80kPa；而用于手机、手表等小腔体的普通透气膜，透气量通常只有 300~1000 ml/min/cm²。

这里的判定要点不是"越大越好"。透气量偏大意味着单位时间进入腔体的湿气总量也可能上升，正确做法是按腔体容积与温变速率反算所需流量，再对照来料实测值。来料检测因此更适合采用区间判定而非单点判定。声学类膜材（防水透声膜、防水透音膜）膜厚范围更宽，为 0.01~0.3mm，来料时需同步核对厚度公差与外观是否有折痕、针孔。

声学膜材的插入损耗基线

对透声、透音型号而言，来料阶段应建立插入损耗基线。实测数据显示，ePTFE 膜在 1kHz 下插入损耗可控制在 ≤1dB，规格书标称插入损耗 ≤2dB@1kHz；高端透音系列的失真控制更严，THD 增量 ≤0.5%、频响波动 ≤±1.5dB。来料抽测的作用是确认批次基线没有漂移，为后续出货判定提供参照。

背胶、离型与复合层

胶层是容易被忽略的失效源头。来料需确认胶系类型、厚度、离型力，以及是否存在溢胶、气泡、复合分层。像电动剃须刀防水透气膜 SDL8010B 采用高端泡棉胶贴合，泡棉压缩回弹特性直接影响壳体密封，来料时应连同泡棉密度与厚度一致性一并核验。

来料环节的可操作清单

• 核对批次号、膜材牌号、胶系与规格书是否一致，留存随货报告扫描件；
• 按批抽测透气量，记录均值与离散度，与既定区间比对；
• 抽测静水压，观察升压过程有无提前渗漏点；
• 声学型号做插入损耗抽测，1kHz 点位与频响曲线同时留档；
• 膜厚用千分尺多点测量，边缘与中心分别取样；
• 目视与放大镜检查针孔、折痕、脏污、胶面溢胶；
• 确认 RoHS 合规报告、SGS 检测报告、MSDS 等资料在有效期内。

三、出货检测：模切成品与装配适配性

尺寸、外观与冲切质量

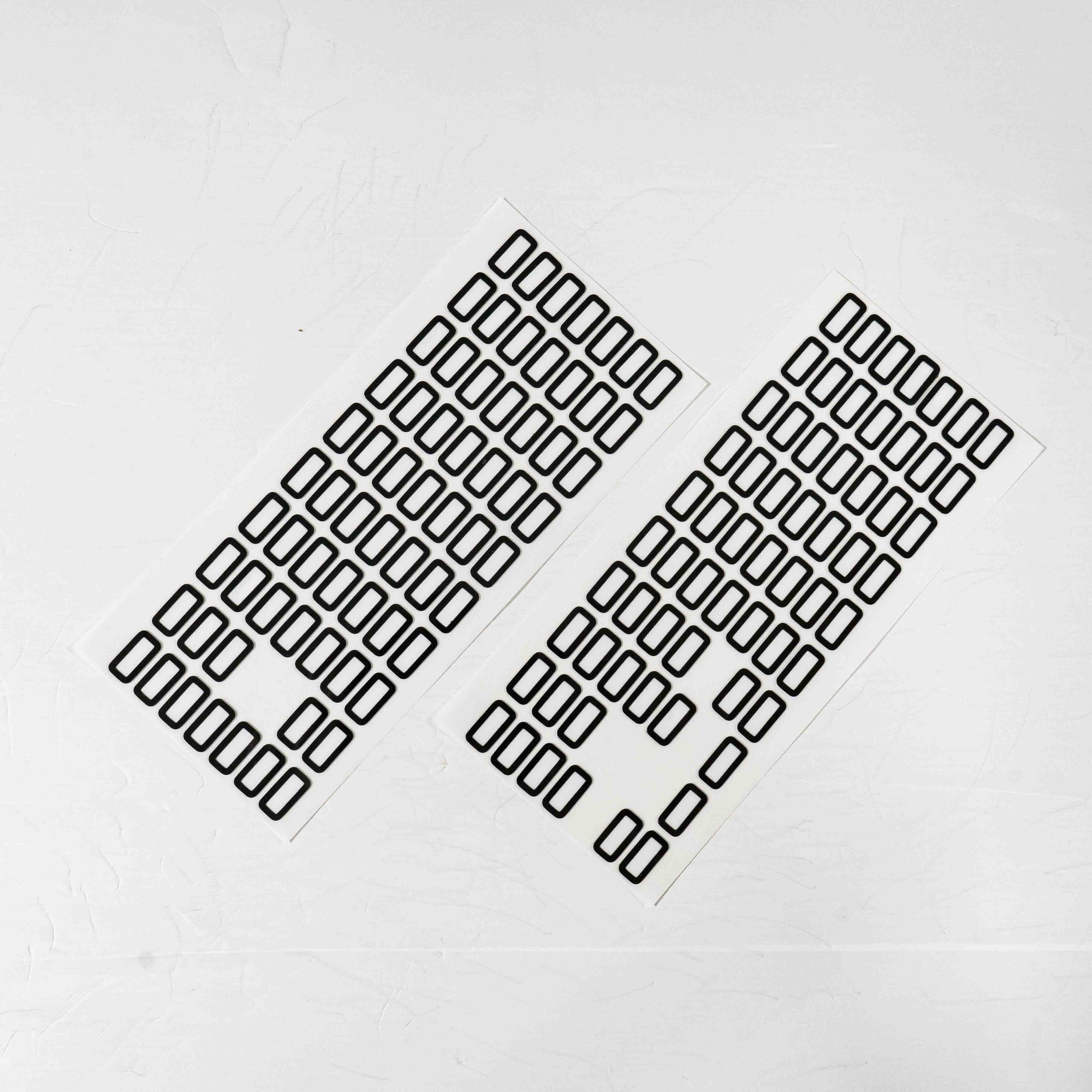

模切成品的第一道关是几何精度。异形冲型的轮廓偏差、孔位偏移、毛边高度都会影响贴合后的密封连续性。卷带量产还需检查料带张力、间距一致性与剥离顺畅度，避免客户端自动贴装机出现取料失败。

防水与泄压验证

出货阶段的防水验证通常比来料更贴近真实工况。以电动牙刷泄压平衡透气膜 SDL8018W 为例，该方案通过 50kPa 真水负压测试，月出货规模约 8 万片——真水负压与实际使用中的浸水、冲洗场景相关性更高，比单纯静水压更能暴露边缘密封与胶层缺陷。泄压平衡膜另需通过 72 小时盐雾测试无渗漏，用于评估户外与潮湿环境下的长期稳定性。

声学实测与曲线交付

声学型号出货时应提供可量化的电声数据。除插入损耗外，频响曲线、THD、SPL 都是常用交付项。高端透音膜在 100Hz~10kHz 区间响应曲线平坦、无明显共振峰，这一特性对主动降噪耳机的麦克风相位与拾音不产生干扰，因此出货曲线中应重点观察该频段是否出现异常凸起或凹陷。

四类膜材的出货检测侧重对比

膜材类型	关键性能指标	出货侧重检测项	典型应用方向
ePTFE 防水透气膜	透气量 300~3000 ml/min/cm²@70mbar；耐温 -40~125℃；IP67/IP68	静水压、透气量、模切尺寸、贴合剥离力	户外电子、安防摄像头、智能头盔壳体透气
防水透声膜（标准）	声损 ≤1dB；插入损耗 ≤2dB@1kHz；IP67/IP68	插入损耗、频响曲线、静水压、贴合密封	对讲机、智能头盔、通话类语音设备
防水透音膜（高保真）	THD 增量 ≤0.5%；频响波动 ≤±1.5dB	THD、SPL、频响平坦度、共振峰排查	TWS 耳机、蓝牙音箱、助听器
泄压平衡透气膜	透气量 1800~5000 ml/min/cm²；静水压 ≥80kPa	大流量透气量、静水压、真水负压、盐雾	电动牙刷、电池包、大功率灯具、医疗腕戴设备

四、失效分析：从现象倒推检测项

渗水与漏气类失效

整机进水是最常见的投诉。分析顺序建议从外向内：先查壳体开孔尺寸与压缩量是否落在设计窗口，再查胶层是否存在气泡、翘边、溢胶污染膜面，最后查膜材本身是否有针孔或微裂。检测手段上，静水压升压曲线能反映渗漏发生的临界压力点，真水负压则更接近实际浸水条件。用于医疗可穿戴腕戴设备的泄压膜采用 0.2µm 孔径，孔径越小阻水余量越大，但对污染与结露的敏感度也更高，分析时需一并考虑使用环境的油污与汗液。

声压下降与异音类失效

若终端表现为音量变小、高频发闷或出现杂音，应先做频响对比：把失效样与留样基线曲线叠合，观察是全频段整体下移（多为堵塞或膜面污染），还是特定频段出现共振峰（多为膜面张力异常或贴合不平整）。插入损耗与 THD 的同步测量可以区分"膜材问题"与"装配问题"。户外蓝牙音箱、手持对讲机等产品的泄压与透声往往由不同膜材分担，失效分析时需明确是哪一层出了问题。

鼓膜、脱落与老化类失效

膜面鼓胀通常与腔体内外压差有关，需复核所选膜材的透气量是否与腔体容积、温变速率匹配。ePTFE 膜材具备较强的化学惰性与抗老化性，正常使用条件下防水性能可维持 10 年以上，但如果背胶选型与壳体材质不匹配，剥离强度会先于膜材失效。此类分析建议补做高低温循环与潮态老化，观察冷热冲击后的贴合状态与声学漂移。

五、把三个场景串成可追溯档案

单个测试数据意义有限，能形成闭环的是档案。该企业在承接定制模切时，常规样品可在 3-5 个工作日完成，加急样 1-2 个工作日出样——打样阶段正是建立基线的较好窗口。建议按以下结构归档：

• 来料批次记录：膜材牌号、胶系、透气量与静水压实测值、报告编号；
• 打样基线：插入损耗、THD、频响曲线的初始留样；
• 出货检验记录：尺寸抽检结果、真水负压或静水压判定、声学复测数据；
• 环境验证记录：盐雾、高低温循环、潮态老化的条件与结果；
• 失效样本与对照曲线：每次客诉保留实物与曲线，供下一批次比对；
• 资质文件包：RoHS 合规报告、SGS 检测报告、IP 防护等级测试报告、MSDS 的扫描件。

对采购与工程人员而言，判断一家模切加工方是否适配，不看单页规格书，而看它能否针对不同场景给出不同的检测口径，并把数据留成可追溯的档案。深圳市三德利精密科技有限公司位于深圳宝安松岗，自有工厂与模切产线，支持来厂看厂与来图来样打样，可配合完成频响曲线、THD、SPL 等电声实测并提供量化数据。

常见问题 FAQ

Q：来料检测和出货检测能不能合并成一次？

A：不建议合并。来料检测的对象是卷材或片材，关注透气量、静水压、膜厚与胶层一致性；出货检测的对象是模切成品，关注尺寸精度、贴合密封与声学曲线。两者的抽样对象和判定阈值不同，合并会削弱问题定位能力。较务实的做法是来料做区间判定，出货做成品判定，数据分别留档。

Q：防水透气膜的透气量是不是越大越好？

A：不是。腔体越大、温变越快，才越需要高透气量的泄压平衡膜（1800~5000 ml/min/cm²）。小腔体设备如手机、手表，普通透气膜 300~1000 ml/min/cm² 已足够；透气量过大会把多余湿气带入腔体。正确方法是按腔体容积与温变速率计算所需流量，再选型。

Q：声学膜材的检测，看插入损耗一项够吗？

A：不够。插入损耗反映的是特定频率的能量损失，还需要结合频响曲线（是否平坦、有无共振峰）、THD 增量（高端透音系列控制在 ≤0.5%）以及 SPL 综合判断。对于主动降噪类设备，100Hz~10kHz 区间的响应平坦度尤其关键，因为它关系到麦克风相位与拾音质量。

Q：膜材测试通过，整机却仍进水，可能是什么原因？

A：常见原因集中在装配侧：壳体开孔尺寸与膜材有效透气区不匹配、压缩量不足或过压导致胶层变形、开孔边缘有毛刺顶破膜面。IP54 到 IPX8 的具体等级需结合壳体结构、开孔尺寸与安装方式综合评估，建议提供样机做整机验证，而不是仅凭膜材报告判定。

Q：怎么判断失效是膜材老化还是胶层失效？

A：看失效模式的时间分布与位置分布。ePTFE 膜材化学惰性强，正常使用下防水性能可维持 10 年以上，短期失效更可能出在胶层或装配。可通过高低温循环与潮态老化后的剥离强度对比、失效位置的胶面形貌观察来区分。保留同批次留样做平行测试，是最直接的判断方式。

给采购与工程人员的建议：在询价阶段就把来料判定区间、出货检测项与留样要求写进技术要求，并索取对应批次的检测数据与资质文件扫描件，比事后追查失效原因成本低得多。
