ePTFE防水透气膜声损实测：为什么能压到≤1dB，PU膜和非氟膜差在哪

ePTFE防水透气膜声损实测：为什么能压到≤1dB，PU膜和非氟膜差在哪

做防水透气膜打样这些年，被客户问得最多的一个问题是："贴了这层膜，声音会不会闷？"问得一点没错——尤其做耳机、麦克风、扬声器的，声损压不下来整批货都得返工。但大部分供应商答不上来，要么说"放心不影响"，要么甩一句"我们膜很薄"。薄不等于声损小，这俩不是一回事。

一、声学场景采购最常踩的四类坑

坑1：只盯透气量，不管声损。透不透气决定防水透气平衡，但声音是另一回事。好多采购拿着透气量参数就下单，装机一测频响曲线歪了，回头找谁都说不清。

坑2：拿PU膜当ePTFE平替。PU膜便宜，有些业务员就忽悠"差不多"。实际声损差出几倍，低频一塌糊涂。

坑3：信宣传册写"零声损"。物理上不存在零声损，任何膜都会衰减一点声能。谁跟你说零，直接当吹牛。

坑4：膜越厚越安心。有人觉得加厚更保险，结果声损跟着厚度走，膜厚了声音闷得更快。厚度是跟透气量、耐水压一起权衡的，不是越厚越好。

二、三类膜材声损实测对比（厂里数据）

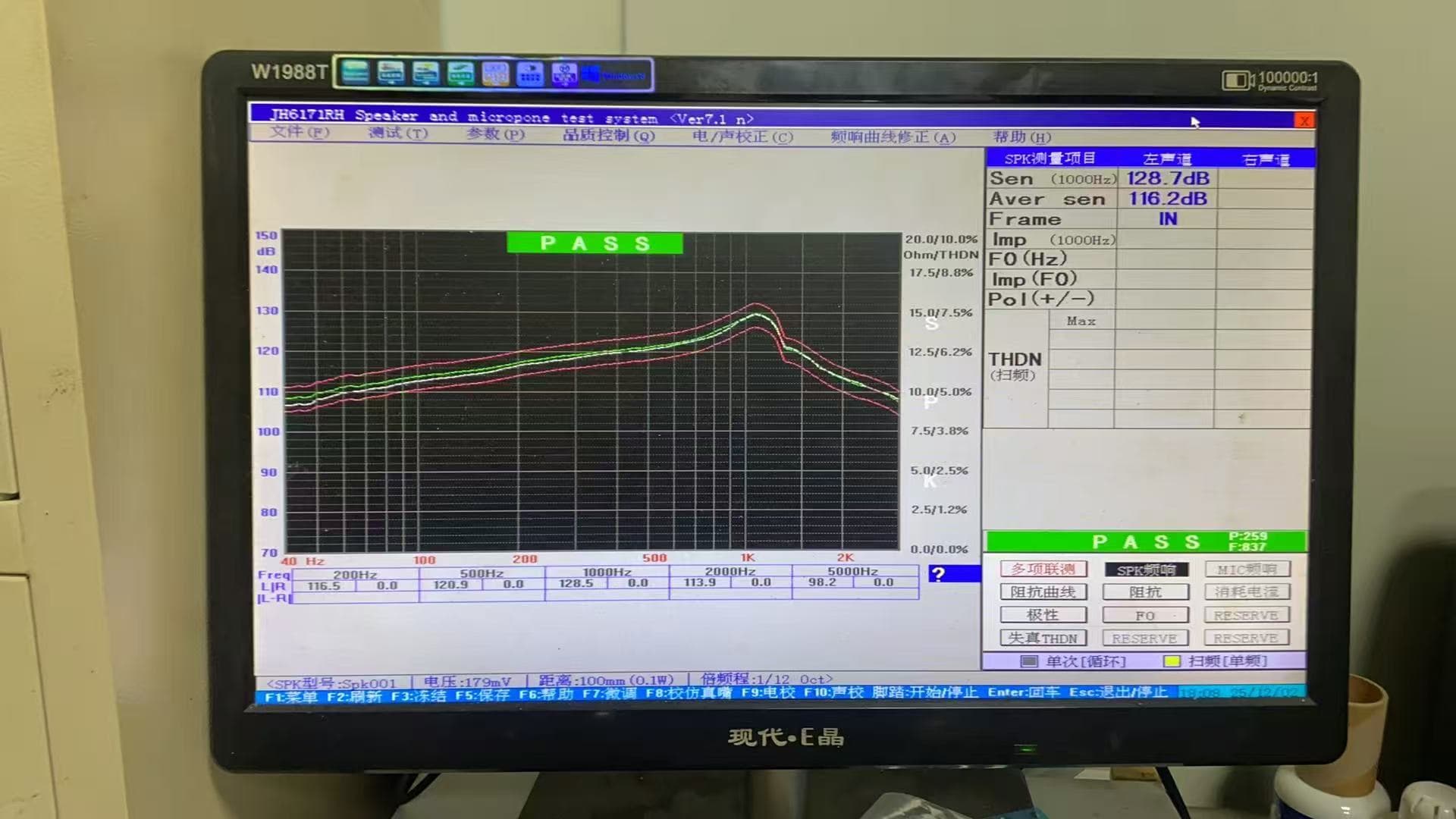

我们打样台用 Ø10mm 孔、7kPa 压差测透气量那套设备，顺带扫频测声损（1kHz 参考）。长期实测下来三类膜大致是这样：

关键在结构：ePTFE是膨化拉伸出来的微孔网络，孔壁极薄、孔隙率高，声波穿过基本不被"挡"。PU和非氟膜是实体高分子层，声波撞上去能量损耗大。这就是为什么同样标"防水透声"，声损能差出一个数量级。

三、四个采购踩坑点（都是真金白银换的教训）

1. 别只看标称值。有的厂标"声损≤2dB"，实测3.5dB，因为标的是最佳批次。要问清是 typ 值还是 max 值，打样必带实测报告。

2. 频响曲线比单点声损重要。只给1kHz一个点不够，耳机关心的是200Hz~8kHz整段。我们要求供应商出全频段曲线，看有没有某个频段塌陷。

3. 贴合工艺会吃掉声损余量。膜再好，背胶太厚或压合不实，声损照样上来。我们有客户自己模切贴歪了，怪膜不行，重做治具后才达标。

4. 防水和透声是跷跷板。耐水压要高的话孔得做细，孔细了声损略升。所以别既要50米防水又要零声损，按实际设备选平衡点。

四、工厂案例：TWS耳机厂退货返工

去年有个做TWS耳机的客户，原先用某PU膜，声损实测3dB，整机频响低频掉了一截，大客户验货没过，整批退。拿来我们打样ePTFE，0.8mm微孔规格，打样实测声损0.78dB，全频段曲线平了，重新送检出货。客户后来跟我们说："早知道直接上ePTFE，省得那批货白做。"

另一单是户外音箱，客户要5米防水又要透声，我们给的是中透气量ePTFE（透气量约3000ml/min@Ø10mm@7kPa），声损0.9dB，淋雨测试过了，音质客户满意。

五、选型标准（照这个问供应商）

第一，先报应用设备（耳机/MIC/音箱）和频段要求；第二，要全频段声损曲线不是单点；第三，确认是 ePTFE 还是 PU/非氟，别被"防水透声膜"统称糊弄；第四，防水深度和透声要一起定，别分开提。膜材这东西没有标准现货SKU，都是按你图纸和指标打样匹配的。

我们厂里做的就是 ePTFE 防水透气膜、透声膜这类，按客户规格打样测试，防水透气膜选型要点在这篇讲得全。拿不准声损指标怎么定，把设备频段和防水要求发过来，我们打样台先扫一遍给你实测数据，比对着宣传册猜强。

六、最后说句实在话

声损这指标，ePTFE能做到≤1dB是材料结构决定的，不是哪个厂吹出来的。PU膜个别高端款也能低，但综合耐温、耐候、批次一致性差一截。非氟膜就别往声学设备上想了。选膜别光听销售，要实测曲线，打样不过就换，返工的成本比打样贵十倍。

ePTFE 防水透气膜声损 FAQ

ePTFE 防水透气膜声损到底多少 dB?

实测优质声学级产品声损在0.5 到 1.5dB 区间,三德利 ePTFE 膜可做到 ≤1dB.这个量级人耳基本听不出变化,是麦克风,扬声器开孔的理想选择.

为什么 PU 膜和非氟膜声损更大?

PU 膜声损约 6 到 10dB,部分非氟膜也在 6dB 以上.材料密度和微孔结构导致声波穿过时能量衰减更多,听感上会发闷,发糊.

声损大会导致什么听感问题?

最典型是高频衰减,声音发闷,齿音不清.对通话麦克风和耳机扬声器尤其明显,用户会觉得对方听不清我说的话.

麦克风选膜怎么平衡防水和声损?

优先选声损 ≤1dB 的 ePTFE 声学级膜,同时确认其耐水压满足设备使用场景.防水透音膜本身就是为既要防水又要不闷音设计的,不必在两者间二选一.

声损怎么测才准?

用音频分析仪在消声环境下测贴膜前后频响曲线,取 20Hz 到 20kHz 的插入损耗均值.要求厂家提供实测频响报告,而非口头标称值.
