汽车电子泄压平衡透气膜应用：ECU、车灯与传感器的工况差异

汽车电子正在从“封闭壳体加密封圈”转向“可控透气加压力平衡”。原因并不复杂：ECU、车灯、传感器等部件在工作时会产生温度变化，密闭腔体内的空气随之热胀冷缩，形成内外压差。压差如果长期无法释放，可能加速密封件疲劳，造成壳体鼓胀、连接器渗漏、内部凝露，甚至让传感器读数出现漂移。汽车电子泄压平衡透气膜应用的核心，不是简单开一个孔，而是让气体缓慢、可控地交换，同时阻挡水、尘和腐蚀性介质进入。

在材料层面，ePTFE 膜具备较强的化学惰性与抗老化性，正常使用条件下防水性能可维持 10 年以上。泄压平衡透气膜的典型透气量为 1800~5000 ml/min/cm²，静水压 ≥80kPa，适合电池包、汽车 ECU、大功率灯具等大腔体或剧烈温变场景。普通透气膜透气量较小，通常为 300~1000 ml/min/cm²，更适合手机、手表等小腔体。腔体越大、温变越快，越需要泄压平衡膜；但透气量并非越大越好，过大会把多余湿气带入腔体，正确方法是按腔体容积与温变速率计算。

一、ECU 工况：高温、高频温变与盐雾并存

热源位置决定压差强度

ECU 可能布置在发动机舱、电池包附近或座舱内部。靠近热源的 ECU，温度范围可覆盖 -40~125℃，并且会随启停、负载变化经历高频温变。壳体内部空气在升温时膨胀，降温时收缩，压差方向反复切换。若没有泄压平衡膜，压力可能集中作用于密封圈、透气孔和连接器界面。对于中等至大腔体的 ECU，泄压平衡膜的高透气量更有助于快速平衡压差。

ECU 选型关注点

ECU 用泄压平衡膜通常需要关注耐温、静水压、盐雾与背胶稳定性。ePTFE 防水透气膜可覆盖 IP67/IP68，耐温 -40~125℃，膜厚 0.02~0.3mm。泄压平衡膜经 72 小时盐雾测试无渗漏，这一点对发动机舱、底盘附近部件尤其重要。若 ECU 壳体开孔尺寸较小，或安装面存在油污、振动，背胶与模切结构也需要同步评估。IP 等级并不是孤立指标，IP54-IP66-IP67-IPX7-IPX8 的具体达成，需要结合壳体结构、开孔尺寸与安装方式综合判断，建议提供样机测试。

二、车灯工况：大腔体热循环与冷凝风险

开闭灯就是一次压力循环

前灯、尾灯、警示灯在开灯后温度上升，关灯后逐渐冷却。车灯腔体通常比 ECU 更大，空气体积变化更明显，因此对泄压平衡的需求也更突出。雨雪、洗车、道路盐雾会进一步考验防水与耐腐蚀能力。若透气量不足，灯罩内部可能形成正压或负压，导致雾气不易排出、密封处受力，长期可能影响灯具寿命。太阳能爆闪警示灯 SDL8010B 采用泄压平衡膜，属于户外灯具场景的典型验证；车灯在热循环和户外暴露方面与这类应用有相似逻辑。

车灯与 ECU 的差异

车灯更强调大腔体快速泄压、冷凝控制和长期户外耐候；ECU 更强调高温、盐雾和电气可靠性。两者不能简单共用同一规格。车灯若带有声学部件，例如提示音扬声器或麦克风，则需要另行评估防水透声膜或防水透音膜。ePTFE 声学膜在 1kHz 下插入损耗 ≤1dB，THD 增量 ≤0.5%；高端透音膜频响波动 ≤±1.5dB，可用于对声音一致性要求较高的部件。但就车灯主体泄压而言，核心仍是透气量、静水压和耐温。

三、传感器工况：小腔体、洁净度与响应稳定性

压差会干扰什么

车载传感器种类多，包括薄膜压力传感器、摄像头相关组件等。传感器腔体通常较小，但若靠近热源或处于阳光直射位置，温变仍可能较快。压差可能导致内部压力参考变化，影响压力传感器读数，也可能促使湿气进入光学或电子区域。传感器对颗粒、水汽和化学腐蚀更敏感，因此微孔控制和材料惰性更关键。医疗可穿戴腕戴设备泄压膜采用 0.2µm 孔径，说明在精密小腔体中，孔径与透气量的平衡非常重要。

传感器是否必须用泄压平衡膜

不一定。若传感器腔体很小、温变缓慢，普通透气膜 300~1000 ml/min/cm² 可能已经足够；若腔体较大、靠近热源、温变剧烈，则应考虑泄压平衡膜 1800~5000 ml/min/cm²。传感器选型还应关注 ePTFE 的化学惰性、抗老化性与长期防水稳定性。正常使用下，ePTFE 膜防水性能可维持 10 年以上，这对长期部署在车内环境的传感器更有意义。

四、ECU、车灯与传感器选型对比

部件	典型工况	主要风险	膜材关注点	选型方向
ECU	发动机舱或电池包附近，-40~125℃，高频温变，盐雾、水尘	密封疲劳、凝露、连接器渗漏、压差累积	耐温、静水压≥80kPa、盐雾72小时无渗漏、背胶稳定	中大型腔体优先评估泄压平衡膜，透气量 1800~5000 ml/min/cm²
车灯	开闭灯热循环，大腔体，雨雪、洗车、道路盐雾	灯罩雾化、内部压力鼓胀、进水、密封受力	高透气量、静水压、耐温、户外老化、安装密封	大腔体优先泄压平衡膜，结合灯具容积与热循环计算
传感器	小腔体或局部热源，可能快速温变，对洁净度敏感	读数漂移、水尘污染、化学腐蚀、微孔堵塞	孔径控制、ePTFE 惰性、抗老化、长期防水	小腔体缓变可用普通透气膜 300~1000；大腔体或剧烈温变选泄压平衡膜

五、材料与结构：ePTFE、PU、TPU 及背胶选择

汽车电子泄压平衡透气膜应用常见材料包括 ePTFE、PU、TPU 等。其中 ePTFE 在化学惰性、抗老化与长期防水方面表现较稳定，适合高温、盐雾和长寿命要求场景。PU、TPU 可根据结构、厚度与安装方式用于不同方案，但具体选择仍需结合腔体压力、温度曲线和壳体材料。背胶方面，应根据壳体材质、表面能、耐温要求和振动条件选择合适胶系，并评估粘接面清洁度、开孔边缘与模切尺寸。

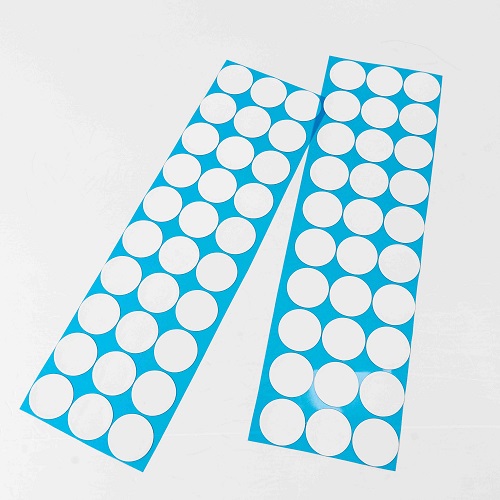

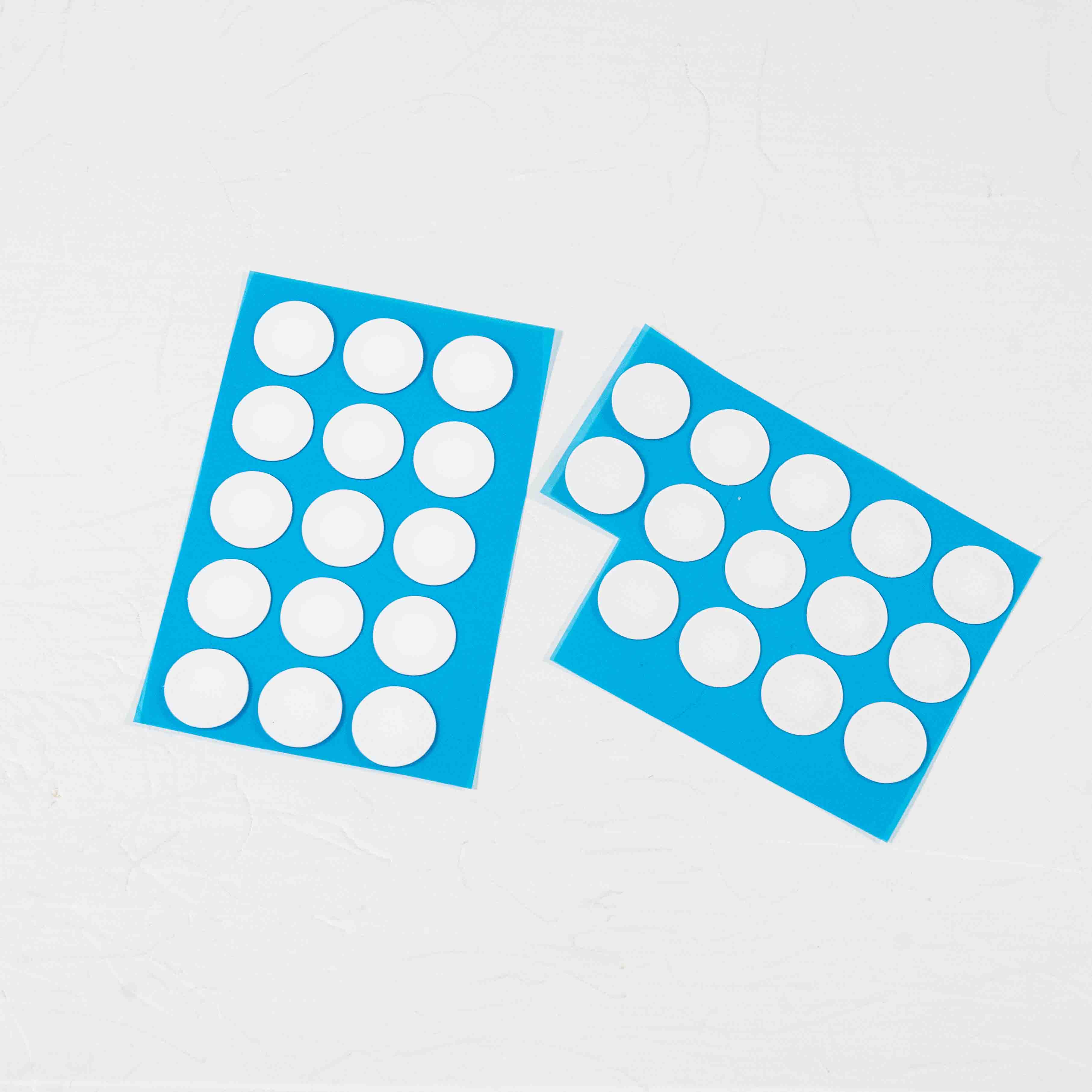

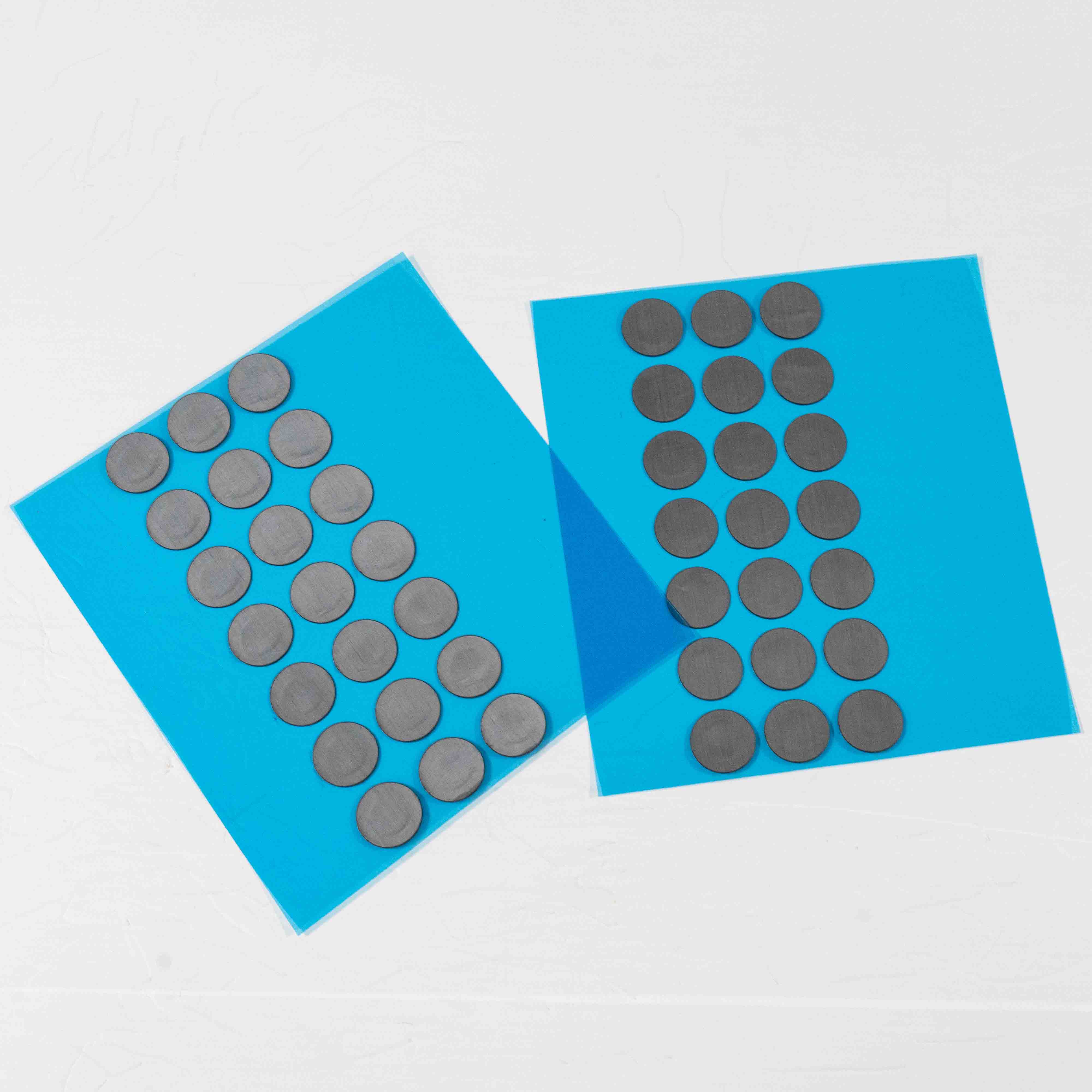

在加工形态上，泄压平衡透气膜可做成卷料、片材或模切成品，支持异形冲型与卷带量产。对于 ECU、车灯和传感器，模切精度会影响贴合密封与装配效率。若壳体内部还需要防尘、缓冲或导电屏蔽，可同步评估双面胶、防尘网、工业胶带、保护膜等电子辅料模切。需要强调的是，材料参数只是起点，最终方案应在样机或模拟腔体上验证。

六、从样机到量产的选型与验证清单

• 确认腔体容积：腔体越大，空气热胀冷缩带来的压差越明显，越需要泄压平衡膜。
• 确认温变速率与温度范围：ECU 和车灯常见快速温变，传感器可能局部受热，需分别记录。
• 确认压差方向与频率：启停、开闭灯、负载变化都会造成压力循环，影响膜寿命与背胶可靠性。
• 确认目标防护等级：IP54、IP66、IP67、IPX7、IPX8 需结合壳体结构、开孔尺寸与安装方式评估，建议提供样机测试。
• 确认透气量区间：泄压平衡膜 1800~5000 ml/min/cm²；普通透气膜 300~1000 ml/min/cm²。不要盲目追求最大透气量。
• 确认静水压与盐雾要求：泄压平衡膜静水压 ≥80kPa，经 72 小时盐雾无渗漏；户外车灯和底盘附近 ECU 应重点关注。
• 确认声学需求：若部件含扬声器或麦克风，需评估防水透声膜或防水透音膜，ePTFE 膜在 1kHz 下插入损耗 ≤1dB，THD 增量 ≤0.5%。
• 确认加工与装配：来图来样打样、异形冲型、卷带量产、背胶选择、防尘网组合等，都应在样机阶段同步验证。
• 确认资料文件：可索取 RoHS 合规报告、第三方检测报告、IP 防护等级测试报告、MSDS、ISO 9001 质量管理体系认证等原件扫描件。
• 确认打样节奏与批量规则：常规样品 3-5 个工作日，加急样 1-2 个工作日；标准规格样品可免费提供，物流到付；定制异形模切可能收取少量打样费，批量下单后可抵扣；批量最小起订量一般为 500-1000 片，支持多种规格混合订购。

七、品质判断：不要只看 IP 等级

汽车电子泄压平衡透气膜应用的可靠性，需要从多个测试维度判断。防水静水压测试可验证膜材与密封结构的耐水压能力；透气量测试可确认压差平衡效率；高低温循环与潮态老化可模拟车内长期环境；盐雾测试可评估腐蚀风险。泄压平衡膜经 72 小时盐雾无渗漏，是一个有参考价值的门槛。对于含声学功能的部件，还可进行插入损耗与声损测试，必要时配合频响曲线、THD、SPL 等电声实测并提供量化数据。

IP 等级方面，IP54-IP66-IP67-IPX7-IPX8 的达成与壳体设计密切相关。同一个膜材，在不同开孔、不同密封面、不同装配压力下，结果可能不同。因此，供应商与整机厂之间应共享壳体 3D、开孔尺寸、安装方式和使用环境，最好用样机进行实测。ePTFE 膜材具备强化学惰性与抗老化性，正常使用下防水性能可维持 10 年以上，但前提是膜材未被机械损伤、背胶未失效、开孔边缘无渗漏路径。

八、典型应用映射：从消费电子到汽车电子

在更严苛的消费与户外电子中，泄压平衡膜已有较多验证。电动牙刷泄压平衡透气膜 SDL8018W 通过 50kPa 真水负压测试，月出货 8 万片；电动剃须刀防水透气膜 SDL8010B 采用高端泡棉胶贴合并持续出货；智能头盔 ePTFE 防水透声膜达到 IP68，保障骑行蓝牙通话；手持对讲机 IP68 防水透声膜用于户外通讯防护；智能家居安防摄像头采用防水透音膜与防水透声膜组合；户外蓝牙音箱使用泄压平衡透气膜；太阳能爆闪警示灯 SDL8010B 使用泄压平衡膜；医疗可穿戴腕戴设备泄压膜采用 0.2µm 孔径。

这些场景说明，不同腔体、不同热源、不同防护目标，需要不同膜材与结构。映射到汽车电子：ECU 类似大腔体控制盒，车灯类似户外大功率灯具，传感器类似小腔体精密设备。汽车电子泄压平衡透气膜应用不能只按“防水透气”四个字选型，而应把温度、压差、盐雾、冷凝、开孔和装配一起纳入评估。

常见问题 FAQ

Q：汽车电子泄压平衡透气膜应用是否必须选择最大透气量？

A：不是。泄压平衡膜透气量范围为 1800~5000 ml/min/cm²，但透气量过大会把多余湿气带入腔体。正确方法是按腔体容积与温变速率计算，腔体越大、温变越快，越需要泄压平衡膜；小腔体且温变缓慢时，普通透气膜 300~1000 ml/min/cm² 可能更合适。

Q：ECU、车灯和传感器能否共用同一款膜？

A：不能简单共用。ECU 更关注耐温、盐雾、压差循环和电气可靠性；车灯腔体更大，热循环与冷凝风险更突出；传感器腔体小，对孔径、洁净度和读数稳定性更敏感。三者应分别进行样机测试和结构验证。

Q：如何判断泄压平衡膜能否满足汽车环境？

A：可关注防水静水压、透气量、高低温循环、潮态老化与盐雾测试。泄压平衡膜静水压可达 ≥80kPa，经 72 小时盐雾无渗漏。ePTFE 膜材具备强化学惰性与抗老化性，正常使用下防水性能可维持 10 年以上。IP 等级需结合壳体结构、开孔尺寸与安装方式综合评估。

Q：打样、起订量和防护等级如何确认？

A：常规样品 3-5 个工作日，加急样 1-2 个工作日；标准规格样品可免费提供，物流到付；定制异形模切可能收取少量打样费，批量下单后可抵扣。打样阶段无起订量要求，批量订单根据规格不同，最小起订量一般为 500-1000 片，支持多种规格混合订购。防护等级覆盖 IP54-IP66-IP67-IPX7-IPX8，但必须结合样机测试确认。

Q：需要准备哪些资料和样机信息？

A：建议提供腔体容积、温度曲线、压差方向、开孔尺寸、安装面材质、目标 IP 等级和装配方式。资料方面，可索取 RoHS 合规报告、第三方检测报告、IP 防护等级测试报告、MSDS、ISO 9001 质量管理体系认证等。若部件含声学功能，还可配合频响曲线、THD、SPL 等电声实测。

行动建议：工程与采购人员可先整理 ECU、车灯或传感器的腔体容积、温变曲线、开孔尺寸与目标防护等级，再向具备 ePTFE、PU、TPU 模切加工能力的供应商索取样机测试和合规资料；如需汽车电子泄压平衡透气膜应用选型与打样评估，可联系深圳市三德利精密科技有限公司。
