储能电池包的结构设计里，有一组矛盾几乎绕不开：腔体要密封以隔绝湿气与粉尘，但电芯在充放电与热失控工况下又会产生气体与压力波动。防爆阀负责极端工况下的快速泄压，而日常呼吸与凝露控制则依赖另一条路径——这正是储能电池包防水透气膜应用需要解决的核心问题。三者不是互相替代的关系，而是分工不同、需要协同设计。

一、压力、湿气与凝露：三个物理过程不能混为一谈

1. 热失控产气与泄压窗口

电芯在滥用或热失控条件下会快速产气，电池包内部压力在短时间内急剧上升。防爆阀的作用是在达到设定开启压力时迅速打开，把高温气体与压力释放到外部，避免箱体结构失效。这个过程的特征是“瞬时、大流量、一次性或有限次动作”。防爆阀的开启压力、泄放面积和响应速度，需要与电池包的容积、电芯化学体系与箱体结构强度匹配。

2. 日常呼吸与压差平衡

即使没有热失控，电池包在充放电、日晒、昼夜温差下也会经历持续的压力波动。温度升高时内部气体膨胀，温度降低时形成负压。如果箱体完全密闭，压差会作用在密封圈、焊缝与壳体上，长期反复加载会加速密封老化。泄压平衡透气膜的作用是在常压下提供一条微通道，让空气缓慢通过而液态水不能通过，把压差控制在密封结构可承受的范围内。这类膜材的透气量通常在 1800~5000 ml/min/cm² 量级，静水压 ≥80kPa，适合电池包这类大腔体、温变剧烈的场景。

3. 凝露的物理机制

凝露不是“进水”，而是水蒸气在温度低于露点的表面凝结。电池包内部存在残余湿气，外部湿气也可能通过透气路径缓慢交换。当某个局部表面（如金属壳体、汇流排、BMS 板）温度低于腔体内空气露点时，水蒸气就在那里凝结成液态水。凝露的危害在于可能引发绝缘下降、爬电距离缩短与局部腐蚀。

这里有一个容易被忽略的因果关系：透气量不是越大越好。透气量过大，意味着湿气交换通量也更大，在温差频繁波动的场景下反而可能把更多水蒸气带入腔体，增加凝露风险。正确的方法是按腔体容积、温变速率与目标湿度上限做计算，再匹配膜材的透气量，而不是简单选“透气最快的”。

二、防爆阀、泄压平衡膜与普通透气膜的能力边界

三类部件常被放在一起讨论，但设计目标不同。下面的对比表从功能定位、典型参数与适用场景三个维度做客观梳理。

对比维度	防爆阀	泄压平衡透气膜	普通防水透气膜
核心功能	极端工况快速泄压，保护箱体结构	持续平衡压差，兼顾防水防尘	防水防尘为主，透气量较小
响应特征	达到开启压力后瞬时动作	常压持续微透气	常压持续微透气
透气量参考	不适用（开启后大流量泄放）	1800~5000 ml/min/cm²	300~1000 ml/min/cm²
防护能力	不作为日常防水屏障	静水压 ≥80kPa，可配合 IP67/IP68 结构	IP67/IP68，视结构设计
典型安装位置	箱体顶部或泄压通道	箱体侧壁或底部，避开积液区	小腔体电子部件壳体
适用场景	热失控安全设计	储能电池包、汽车 ECU、大功率灯具等大腔体	手机、手表、小型传感器等小腔体

从表中可以看出，防爆阀解决的是“极端压力安全”，泄压平衡膜解决的是“日常压差与湿气交换”，两者在电池包上通常需要同时存在。只装防爆阀而不做日常呼吸平衡，密封结构会长期承受交变压差；只装透气膜而不设计泄压通道，则无法覆盖热失控工况。储能电池包防水透气膜应用的关键，是把膜材的透气量、安装位置与防爆阀的开启压力放在同一套结构方案里核算。

三、选型与验证：从腔体参数到实测数据

1. 选型步骤清单

• 确认腔体净容积与最大温变速率，估算单位时间内的气体膨胀/收缩量；
• 确定目标压差上限（由密封圈、焊缝与壳体强度决定），反推所需透气量；
• 确认防护等级目标（IP54 至 IPX8 需结合开孔尺寸、安装方式与壳体结构综合评估）；
• 评估安装位置是否可能积液、是否受外部冲刷，必要时加装防护盖或挡水结构；
• 确认膜材耐温范围是否覆盖工况（ePTFE 膜材常见耐温 -40~125℃）；

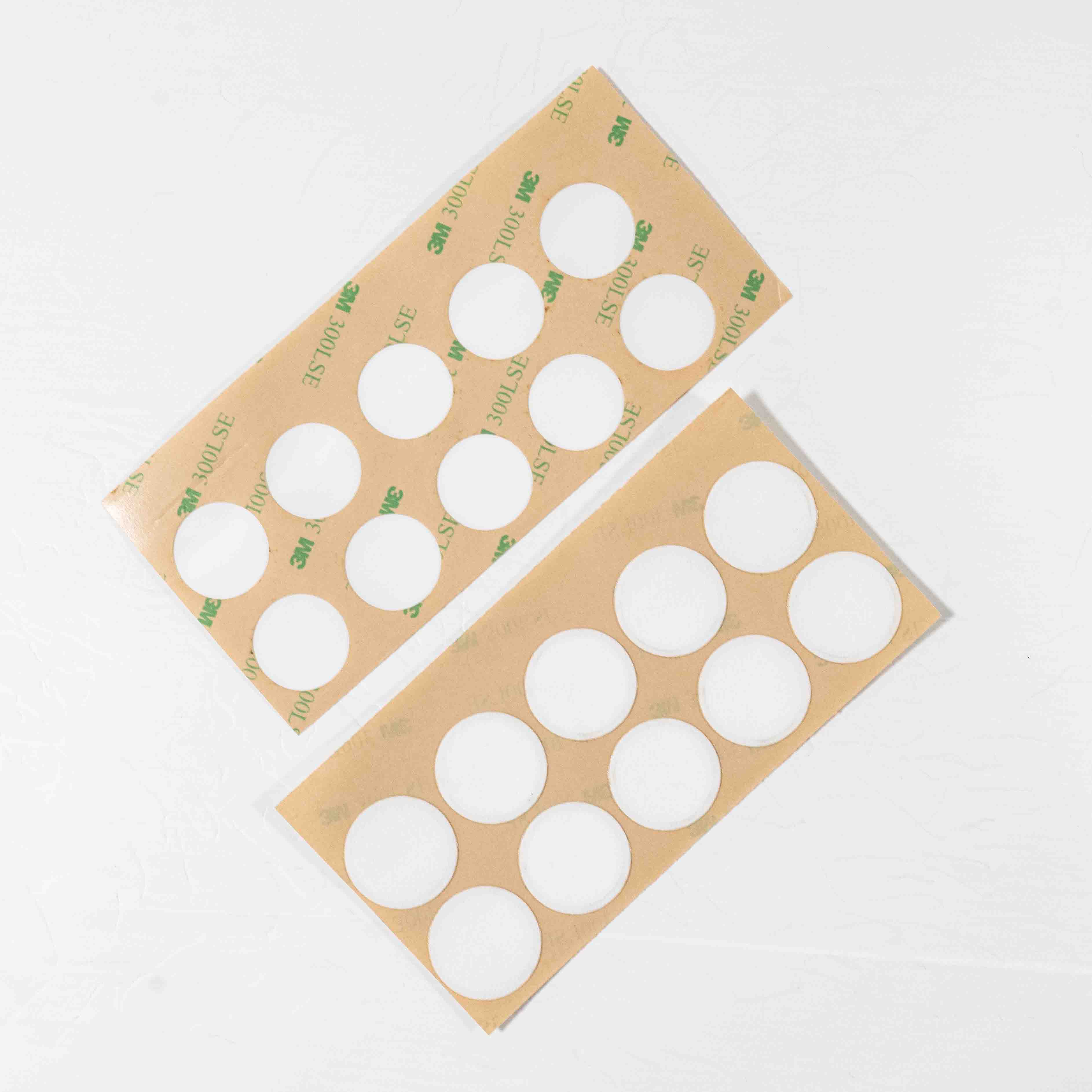

• 确认背胶体系与壳体材料匹配（可选 3M、日东、TESA 等背胶体系）；
• 小批量样机实测后再锁定规格，避免仅凭参数表定案。

2. 关键测试方法

防水能力通常用静水压测试与真水负压测试验证。以电动牙刷泄压平衡膜 SDL8018W 为例，该方案通过 50kPa 真水负压测试，月出货量达到 8 万片，说明在小型密封腔体上，泄压平衡膜的结构可靠性已经过批量验证。电池包腔体更大、工况更复杂，测试条件需要相应加严。

透气量测试用于确认膜材在实际压差下的流量是否符合设计值。环境可靠性方面，高低温循环与潮态老化用于评估凝露反复作用后的性能保持；盐雾测试方面，泄压平衡膜经 72 小时盐雾无渗漏，可作为沿海或户外储能场景的参考项。ePTFE 膜材具备较强的化学惰性与抗老化性，正常使用条件下防水性能可维持 10 年以上，但这一结论的前提是膜材未被机械损伤、背胶未失效、安装结构未变形。

3. 声学与透气之外的一个细节

储能电池包通常不涉及声学指标，但同一套膜材平台在声学场景中有另一组数据可作参照：ePTFE 膜在 1kHz 下插入损耗 ≤1dB，THD 增量 ≤0.5%。这组数据说明膜材在多孔透气的同时对信号与声音的干扰可控，对于电池包而言，更直接的参考意义是：膜材的开孔结构在保证透气的同时，对粉尘与液滴的阻隔是结构性的，而不是靠涂层临时封堵。

四、结构配合：膜材之外的决定性因素

很多凝露或渗漏问题最终不是膜材本身失效，而是安装结构出了问题。以下几点在样机阶段值得优先确认：

• 开孔边缘是否有毛刺或锐边，避免刺穿膜材；
• 背胶贴合面是否清洁、平整，曲面或粗糙表面需要评估贴合工艺；
• 膜材安装位置是否避开积水区与直接冲刷路径；
• 透气路径是否被内部线束、泡棉或结构件遮挡；
• 防爆阀开启后是否有导流结构，避免高温气体直接冲刷透气膜。

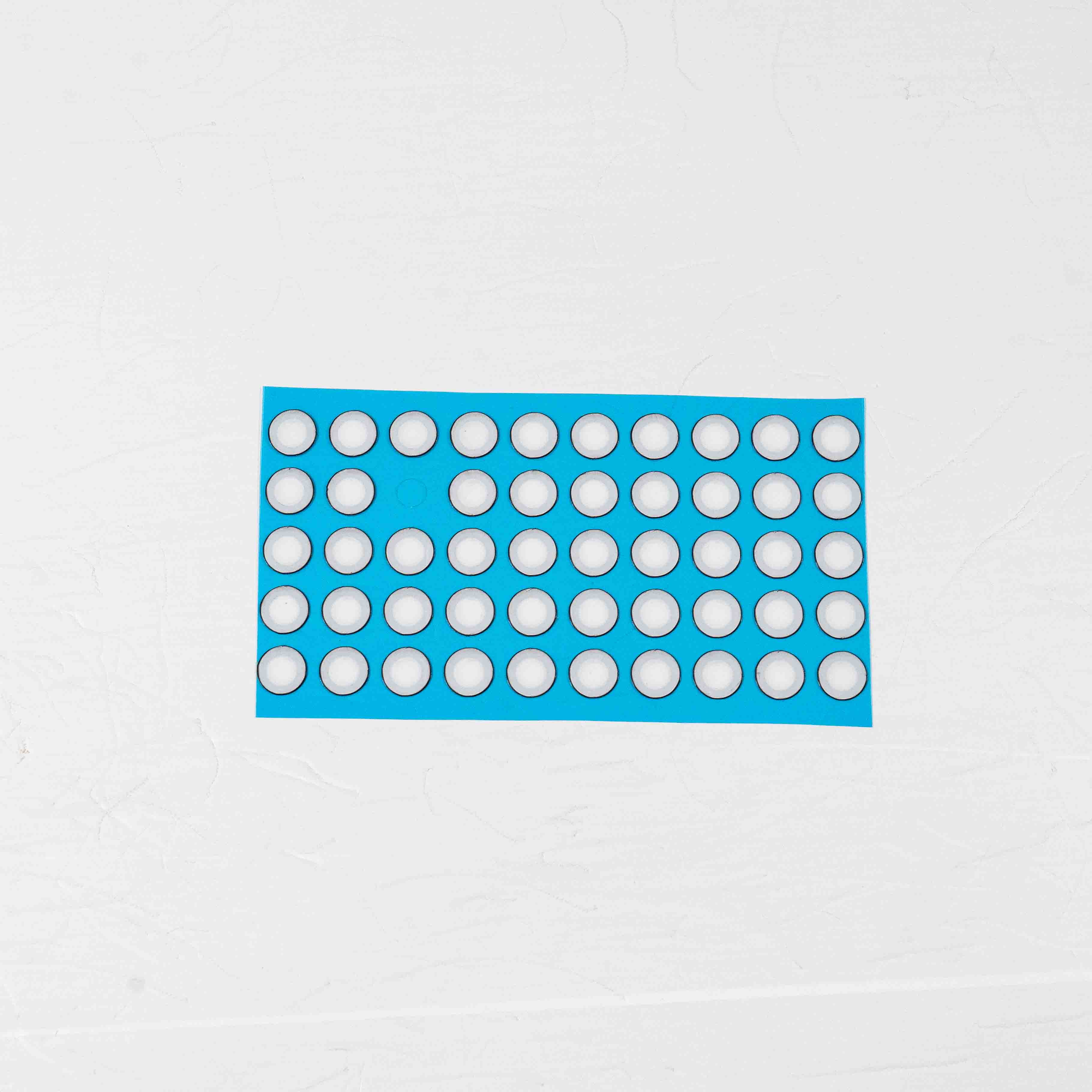

在模切加工环节，异形冲型与卷带量产能力会影响贴合一致性。以智能头盔 ePTFE 防水透声膜方案为例，其 IP68 骑行通话场景要求膜材在异形结构上保持密封，这对模切精度与背胶贴合工艺提出了明确要求。同类精密模切能力也可迁移到电池包泄压平衡膜的异形件加工中。三德利精密在泄压平衡膜产品线上提供 1800~5000 ml/min/cm² 透气量、静水压 ≥80kPa 的规格，并可按腔体需求做异形打样与卷带量产。

常见问题 FAQ

Q：电池包已经装了防爆阀，还需要泄压平衡透气膜吗？

A：需要，两者功能不同。防爆阀针对热失控等极端工况的快速泄放，日常不动作；泄压平衡膜负责充放电与温差引起的持续压差平衡，降低密封结构疲劳与凝露风险。设计时应把两者放在同一套压力管理方案里核算。

Q：透气量选大一点是不是更安全？

A：不是。透气量过大会增加湿气交换通量，在温差频繁波动的场景下可能把更多水蒸气带入腔体，反而抬高凝露风险。正确做法是按腔体容积与温变速率计算所需透气量，再留合理余量。

Q：如何判断膜材的防水性能是否满足电池包要求？

A：可要求供应商提供静水压测试、真水负压测试、高低温循环与盐雾测试数据，并结合自身壳体结构做样机验证。防护等级覆盖 IP54 至 IPX8，具体需结合开孔尺寸、安装方式与壳体结构综合评估，建议提供样机实测。

Q：打样和批量交付的节奏一般怎么安排？

A：常规样品 3-5 个工作日完成，加急样 1-2 个工作日出样。标准规格样品可免费提供；定制异形模切样品可能收取少量打样费，批量下单后可抵扣。批量订单最小起订量一般为 500-1000 片，支持多种规格混合订购，具体交期需按规格与数量确认。

Q：沿海或高湿环境下的储能项目，选型要额外注意什么？

A：建议重点关注盐雾测试数据与背胶耐候性，同时确认安装位置是否避开积液区。泄压平衡膜经 72 小时盐雾无渗漏可作为参考项，但最终仍需结合整机结构做潮态老化与高低温循环验证。

面向采购与工程人员的行动建议：在锁定储能电池包防水透气膜方案前，先整理腔体容积、温变曲线、目标防护等级与安装位置四项参数，向供应商索取对应规格的静水压、透气量与盐雾实测数据，并用样机做一轮真实工况验证，再进入批量阶段。
